Fluke PQ400 Anschlussfenster Komplettkit

VorherVorherVorherVorherVorher
fluke_pq400_anschlussfenster_lieferumfang
WeiterWeiterWeiterWeiterWeiter
fluke_pq400_anschlussfenster_lieferumfangfluke_pq400_anschlussfenster_front_offenfluke_pq400_anschlussfenster_front_geschlossenfluke_pq400_anschlussfenster_seite_stromanschluessefluke_pq400_anschlussfenster_rueckseite
Hersteller: FLUKE

Der In den Warenkorb Knopf erscheint sobald die obigen Werte ausgewählt wurden

Beschreibung

Preis: CHF 2'551.-
Änderungen vorbehalten, alle Preise excl. Mwst zuzüglich Versandkosten

Kontaktieren Sie uns um die Wahl des richtige Gerätes für Ihre Aufgabe sicher zu stellen via Tel. 052 624 86 26 oder Kontaktformular

Diese Schaltschrank Durchführung wird an eine von aussen zugängliche Stelle am Schaltschrank (Tür, Seitenwand etc.) montiert um ohne Gefahr von aussen die Spannungs- und Stromeingänge eines Messgerätes anschliessen zu können.

Je nach Anschlussmöglichkeiten bzw. dem Verwendeten Messgerät muss zusätzliches Zubehör wie z.B. Stromwandler oder BNC-Adapterkabel erworben werden.

Für die Stromabgriffe im Schaltschrank werden meisst zusätzliche Stromwandler benötigt, denn diese verbleiben nach der Installation im Schaltschrank.

Die Spannungsanschlüsse (3 Aussenleiter, N und PE) erfolgen mittels normalen Installationsleitern bzw. Litzen an einer beliebigen 3-phasigen Gruppe im Schaltschrank bzw. der Verteilung. Optimal schliesst man das Fenster an einer Gruppe mit einer Absicherung von 10 bzw. 13A wobei dann mit z.B. 1.0 mm2 Litzen die Verdrahtung zum Fenster mit innenseitigen Steckklemmen erfolgt. Die Spannungsanschlüsse sind im Fenstergehäuse zusätzlich 2A Sicherungen abgesichert.

Eckdaten:

  • Spannungskanäle: 5 (3 x L, 1 x N, PE), 5 Sicherheitsbananenbuchsen Aussen
  • Stromkanäle: 5 (3 x L, 1 x N, PE)
  • CAT IV 600V / CAT III 1000 V
  • Schutzklasse IP67 bei geschlossenem Deckel, IP50 bei offenem Deckel
  • Kompatibel zu Fluke 1730, 1732, 1734, 1736, 1738, 1742, 1746, 1748 sowie Fluke 434, 435, 437, 438 (alle 43x Modelle benötigen optionale BNC-Adapterkabel)
  • Für maximale Wandstärke bis 3.5 mm

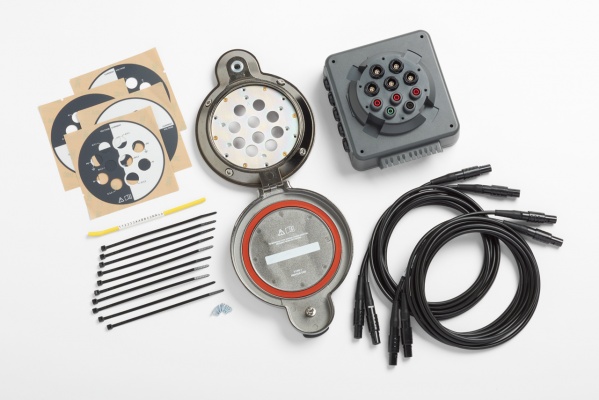

Lieferumfang:

  • Einbauteil innen, Aufbauteil aussen mit verschraubbarem Klappdeckel
  • 4 Stk. Verbindungskabel für Stromkanäle zu Fluke 1732, 1734, 1736, 1738, 1742, 1746, 1748 (beidseitig 4 Pin männlich)
  • Aufkleber mit Bezeichnungen der Anschlüsse
  • Schrauben für Befestigung und Montage
  • Kabelmarkierer
  • Kabelbinder

Optionales Zubehör:
(Preise auf Anfrage)

  • MP-1 Magnetproben für Spannungsabgriff an magnettischen Anschlussschrauben von Schutzschaltern
  • Adapterkabel für BNC-Stromwandler und Geräten mit BNC-Eingängen (Fluke 434, 435, 437, 438)
  • Optionale Stromwandler:
    • i40s-EL (starrer Stromwandler), Bereiche: 0.04 bis 4 A AC / 0.4 bis 40 A AC, für Leiterdurchmesser bis 15 mm
    • iFlex 3000-24, Bereiche: 3 bis 300 / 30 bis 3000 A AC, für Leiterdurchmesser bis 185 mm
    • iFlex 6000-36, Bereiche: 6 bis 600 / 60 bis 6000 A AC, für Leiterdurchmesser bis 282 mm

 Transmetra Dienstleistungspaket inklusive ...

  • Beratung, Demonstration, Schulung und hauseigener Anwender-Support nach dem Kauf des Gerätes vom langjährigen, ehemaligen Fluke Mitarbeiter Markus Treichler
  • Die Kabel sind sauber mit unverlierbaren Spezialklettverschlüssen gebündelt
  • Der Kennzeichnungsaufkleber nach CH-Norm für die Eingänge wird durch uns an der Front bereits sauber aufgeklebt.
  • Anwender Support nach dem Kauf

    ... auspacken - einschalten - loslegen!
